详情
G0.8 是一款用于冗余备份管理的自动切换器。它可以自动切换 8 个音频通道、1 条 Midi 线路和 1 条视频线路。切换可在两个音频播放器(如带音序器的计算机)或两个 B. Beat 或其他声音和/或视频源之间进行。
G0.8 是现场音乐会和剧院演出的理想之选,因为在这些演出中需要使用伴奏音轨、MIDI 和视频音轨,而且不能中断。
G0.8 使用一个电路,可检测到主机崩溃,并实时切换到 "备份 "机器,即使发生故障也能保证连续性。
有两组音频输入(8 个平衡通道)、两组视频输入和两组 Midi 输入,通过 G0.8 的通道 8 上的特定 SYNCH 音频信号(正弦波,频率 1 kHz)自动在两组输入之间进行切换。一旦检测到缺少该信号,设备就会切换到 B 组输入(冗余)。也可以通过前面板上的 SELECT 按钮手动管理切换。

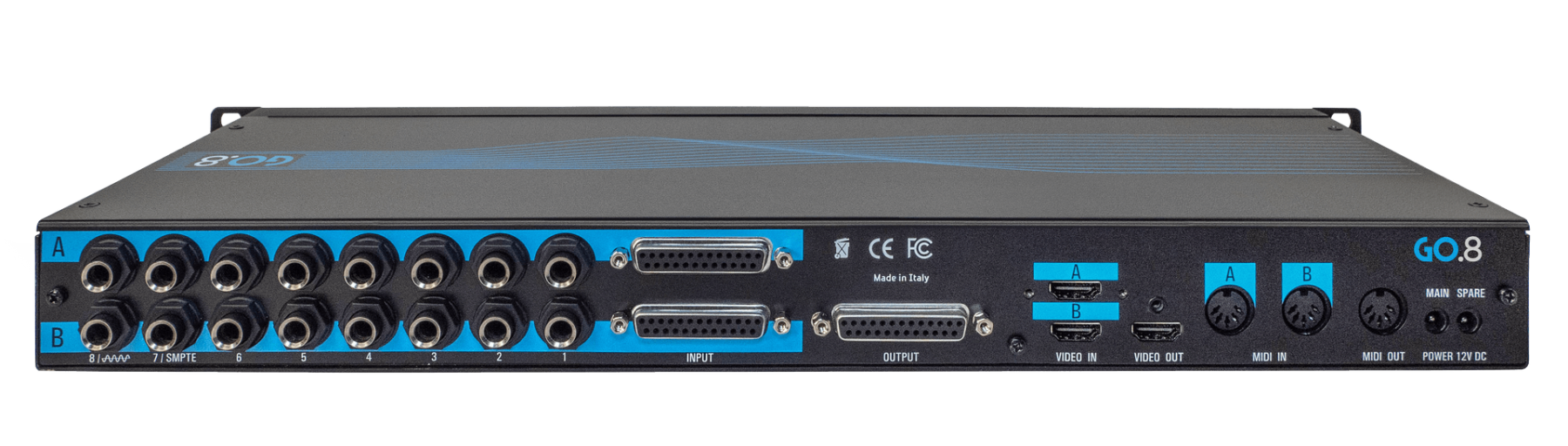

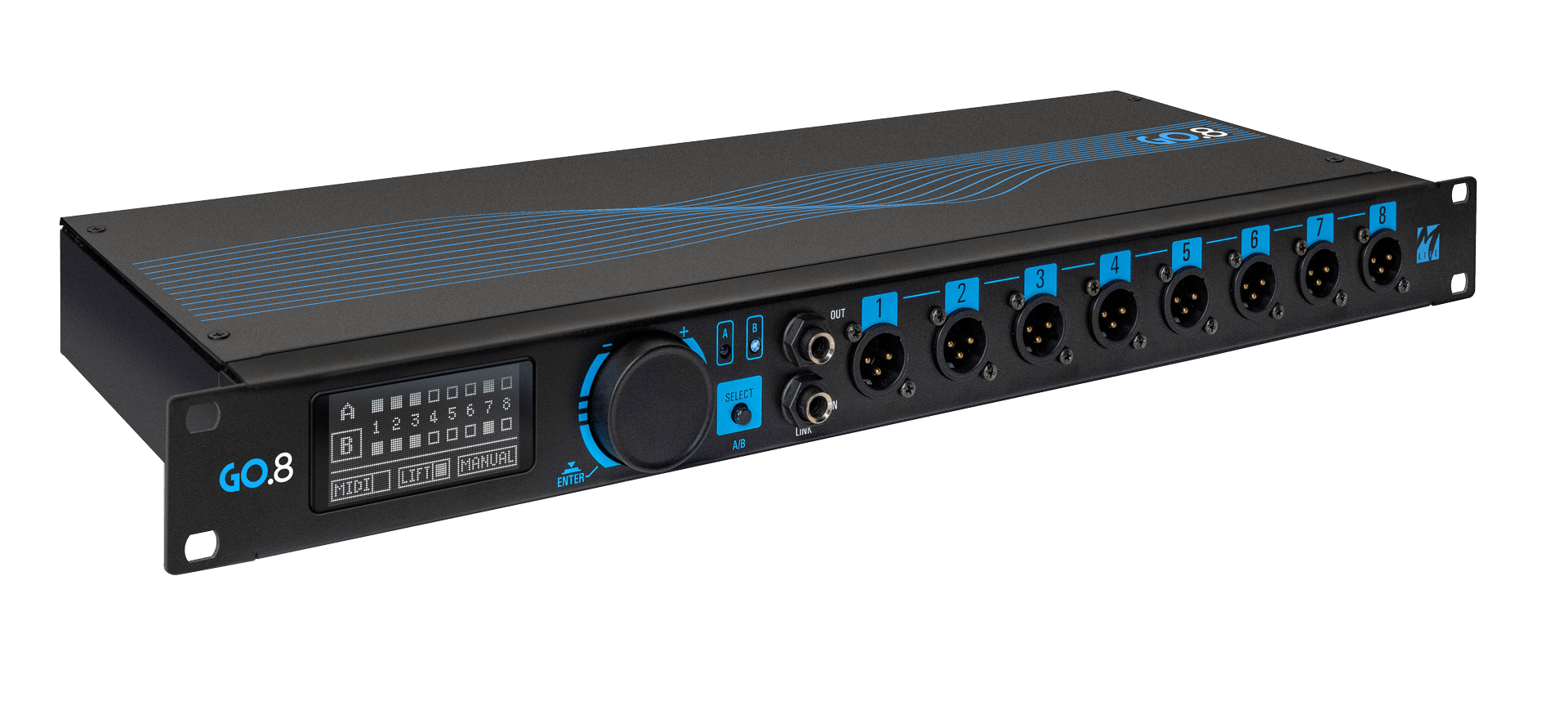

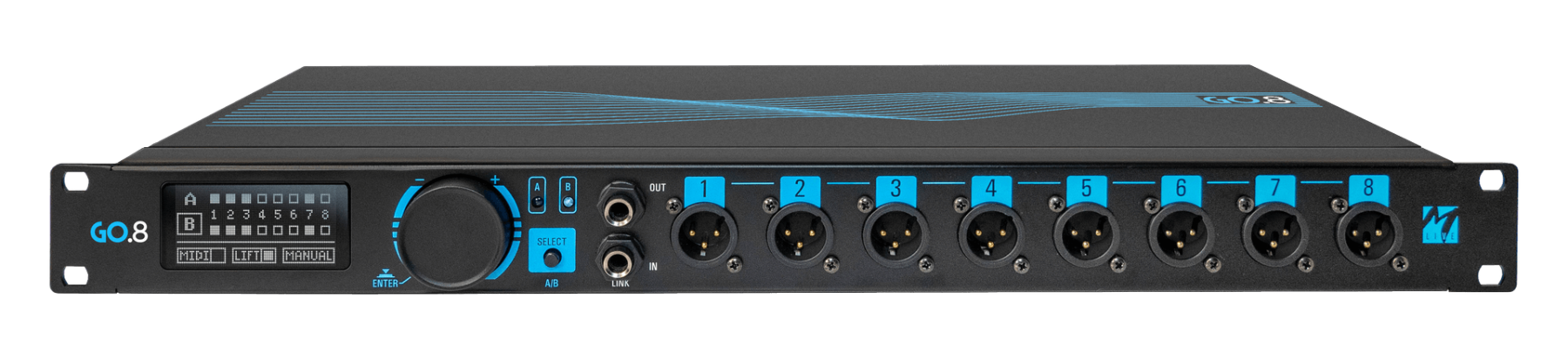

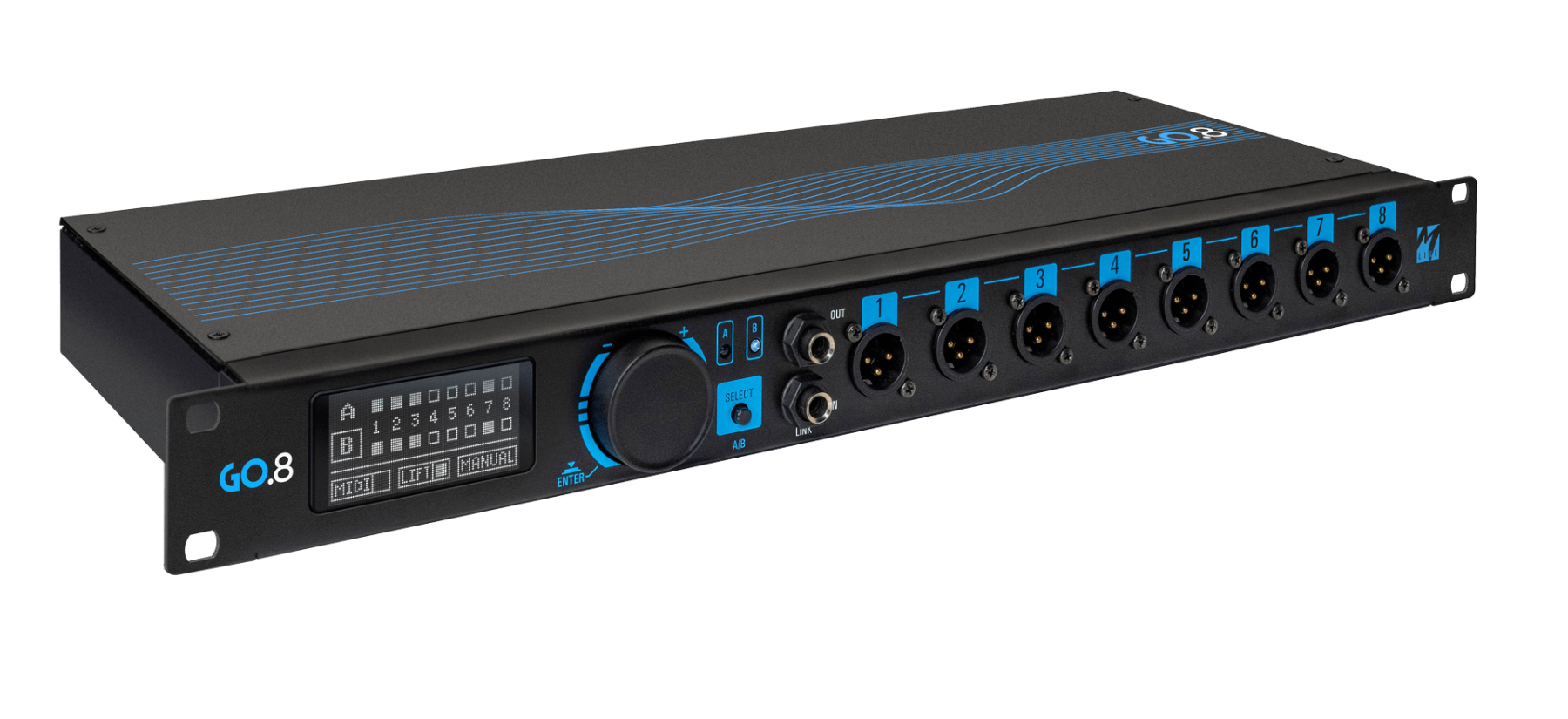

对于复杂的配置,可以将多个 GO.8 连接在一起,创建 16、24 或 32 轨道系统。G08 安装在一个坚固耐用的 19' 钢机架中,有 25 针 D-sub 或 1/4' TRS 输入连接器可供选择,并带有 D-Sub 和 XLR 输出。前面板上的 XLR 插口可产生平衡麦克风电平的 DI 信号,为蛇形系统提供信号,并通过变压器隔离,消除接地环路引起的嗡嗡声和嘶嘶声。面板后部的 D-Sub 连接器提供直接线路电平平衡连接。
使用 M-Live 的 B.Beat 产品,可以将 SYNCH 信号与音轨混合后发送到 GO.8 的输入 8(插孔或 DB25)。这样,您就可以使用 B.Beat 上的所有可用输出,而不必为 G0.8 的操作牺牲其中一个输出。
G0.8 具有从通道 7( A组和B组)读取 SMPTE 时间码作为 LTC 信号的功能,用于实时验证时间码值。
该设备的电源也是冗余的:可连接两个电源,以防止因一个电源故障而导致停机。
参数
主要技术特点
输入音频 A 和 B 组
- 2x8 输入线路插孔,6.35 毫米 TRS,平衡(或使用 TS 电缆进行非平衡) - 2x8 线路输入,DB25 连接器,平衡 - 阻抗
15 k - 最大振幅 +20 dBu 、不平衡
前端音频输出(XLR)
- 8 音频输出 XLR,3 极,平衡 - 阻抗
- 增益:-20 dB - 功能:静音、接地提升
后部音频输出(DB25)
- 8 个音频输出,DB25,平衡。 - 增益:0 dB - 变压器未隔离 。
频率响应 10 赫兹至 20 千赫
与第二台GO8的链接
1x Link In Jack 6.35 mm TRS* 1x 链接输出插孔 6.35 mm TRS* 仅与 TRS 电缆连接。
DISPLAY 2.4 英寸 Oled,128×64
MIDI 2xMIDI 输入(A、B 组) 1xMIDI 输出
视频:A 和 B输入,1个Output Resolution: - 1920x1080 - 60 Hz - 3840x2160 - 30 Hz (4k) Cables HDMI V 1.4
同步信号
在通道 8(A 组和 B 组)上检测到 1 kHz 正弦波音频信号 最小信号电平: - 平衡 -12 dBu - 非平衡 -6dBu
TIMECODE SMPTE
SMPTE 时间码解码(LTC 信号)在通道 7(输入组 A 和输入组 B)上执行 最小信号电平1: SMPTE 时间码解码(LTC 信号)在通道 7(输入组 A 和输入组 B)上执行 - 平衡 - 12 dBu - 非平衡 -6 dBu
电源输入
12 VDC,2 A,最大消耗功率 < 4 W 冗余双输入
电源 交流/直流适配器 型号13/90288-00 输入 100-240VAC 频率 50-60Hz 输出 12VDC - 2A
重量和尺寸
48*18*4.5厘米,2.5公斤
.
