Flock 音频跳线系统是世界上先进的数字控制 100% 模拟音频跳线架路由系统。

硬件

Patch 硬件外观精美，功能强大，看似简单，却包含了丰富的用户功能。

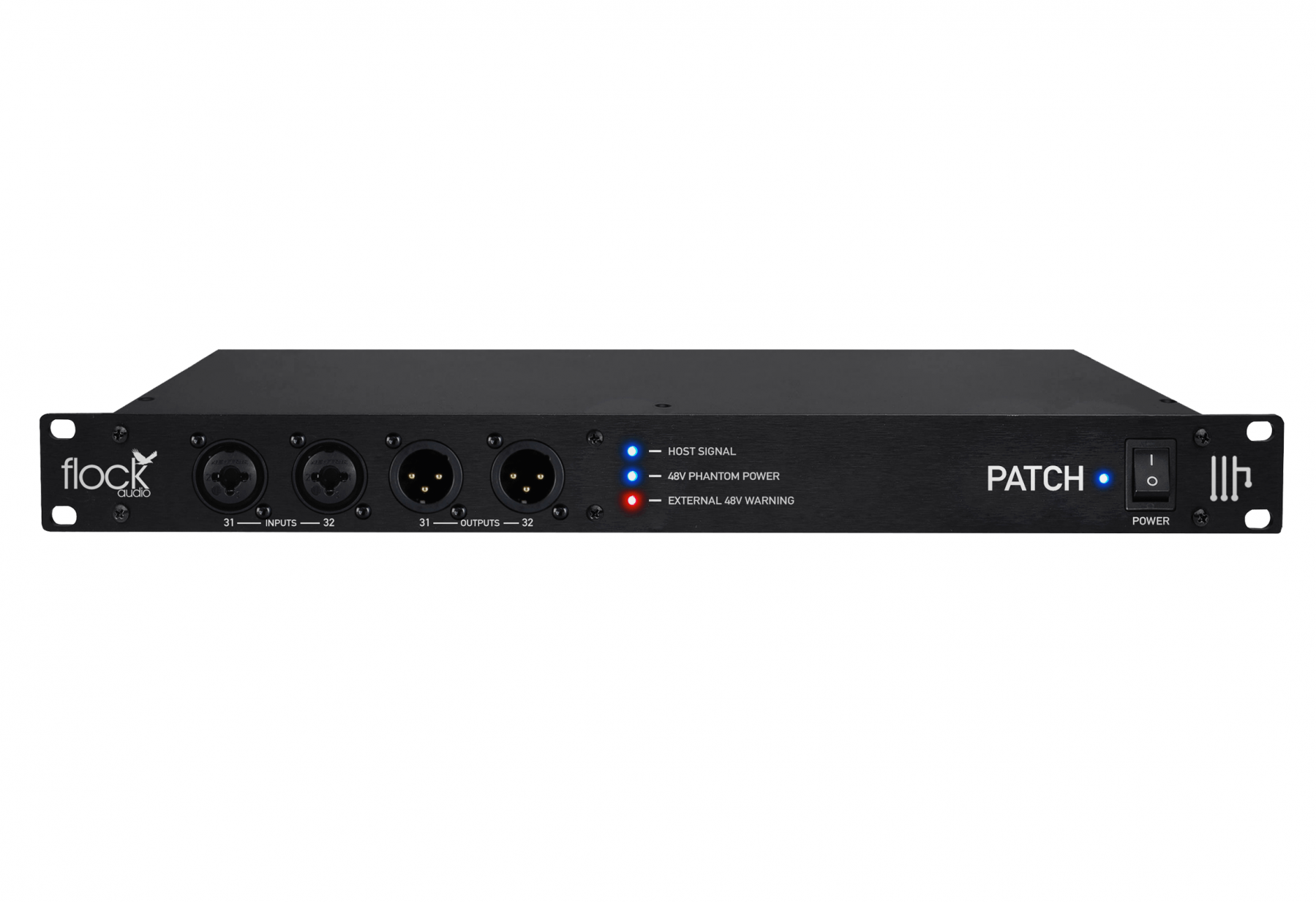

2 个组合输入和 2 个 XLR 输出

PATCH 系统前面板配备 4 个连接器。2 个输入接口（XLR/TRS 组合接口）和 2 个 XLR 输出接口。这些前面板连接器可让用户快速、轻松地将外部音频设备或乐器集成到录音设置中。前面板连接点为可选项，可通过 Flock Audio PATCH APP 激活/禁用。2 路输入（XLR/TRS）还能为 48 V 麦克风供电。

前面板 LED 指示灯

三个彩色 LED 指示灯为用户提供视觉通知，包括

主机信号 - 当 PATCH 系统硬件已连接并与相关 CPU 通信时，该 LED 显示纯蓝色灯光

48 V 前置输入 - 当前置输入组合插孔启用 48 V 电压时，该 LED 亮蓝灯，通知用户在 48 V 电压禁用之前不要插拔任何音频设备。

外部 48 V 警告 - 当任何连接的前置放大器的 48 V 电压处于激活状态时，该 LED 将亮起实心红色，因为 PATCH 系统有自己的板载 48 V 电源，因此无需在连接的前置放大器上激活 48 V 电压。

USB-A 至 USB-B 控制

PATCH 系统只使用极少的 CPU 处理能力来发送和接收来自硬件的命令。由于所需的处理量极低，PATCH 系统可在 USB 2.0 及以上版本的兼容环境中工作。这种设计的目的是降低 CPU 的使用率，从而使系统处理能力更多地为接口和 DAW 工作，而不是将大量的处理能力用于路由模拟音频设备。

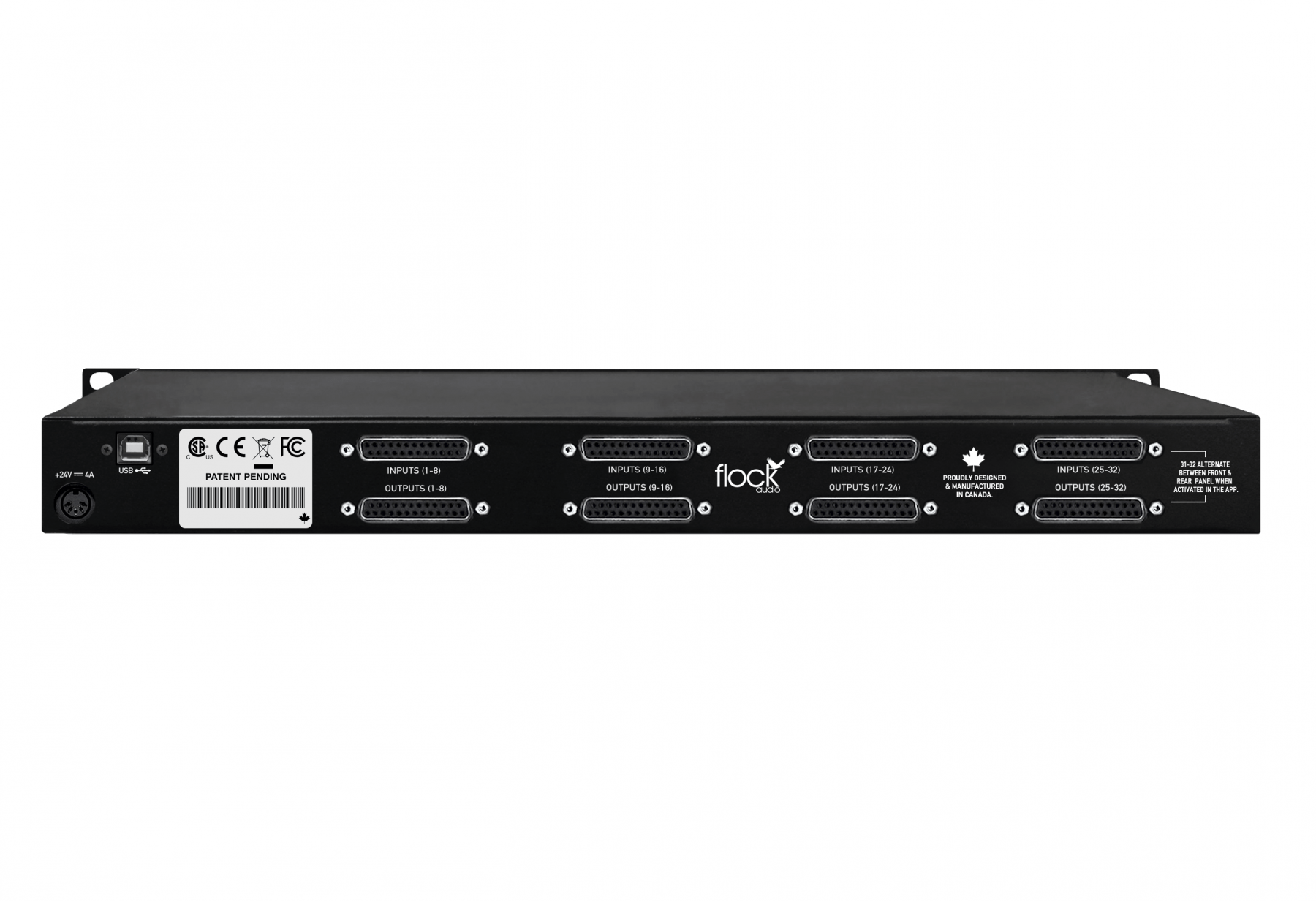

DB25 后端连接

DB-25/D-Subs 为 PATCH 的后部机箱提供了一种简洁、有序的连接方式。利用标准的 Tascam 接线引脚示意图，任何 DB-25/D-Sub 电缆都可以按照这种接线格式与系统无缝连接。为了增加灵活性，当在 PATCH APP 中激活时，输入和输出（31-32）将从机箱后侧翻转到前侧。这样，用户就可以快速试听其他外部音频设备，而无需断开任何已连接到 PATCH 系统的指定硬件。

多 PATCH 单元扩展

将多个 PATCH 系统连接在一起，可扩展输入/输出路由功能。PATCH 系统没有内置 A/D 或 D/A 转换，因此也没有规则......这意味着音频处理的连接纯粹通过模拟电路传输，而不是数字电路。用户可以通过现有的板载 I/O，以多种不同的配置将多个 PATCH 系统连接在一起，无论是等量发送还是等量返回，或者是发送量大于返回量，甚至是根据模拟配置的需要在设备之间进行少量或大量连接。

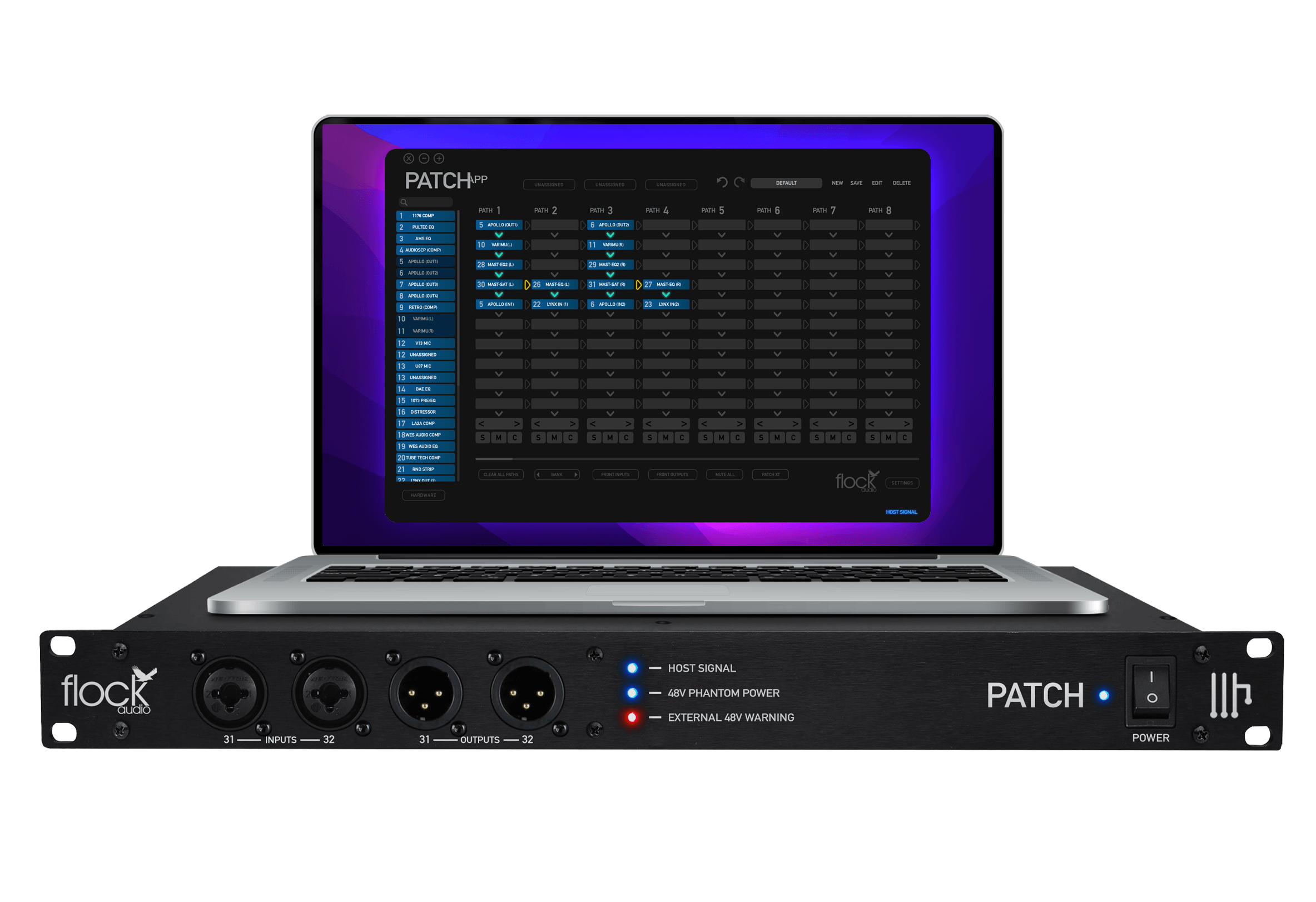

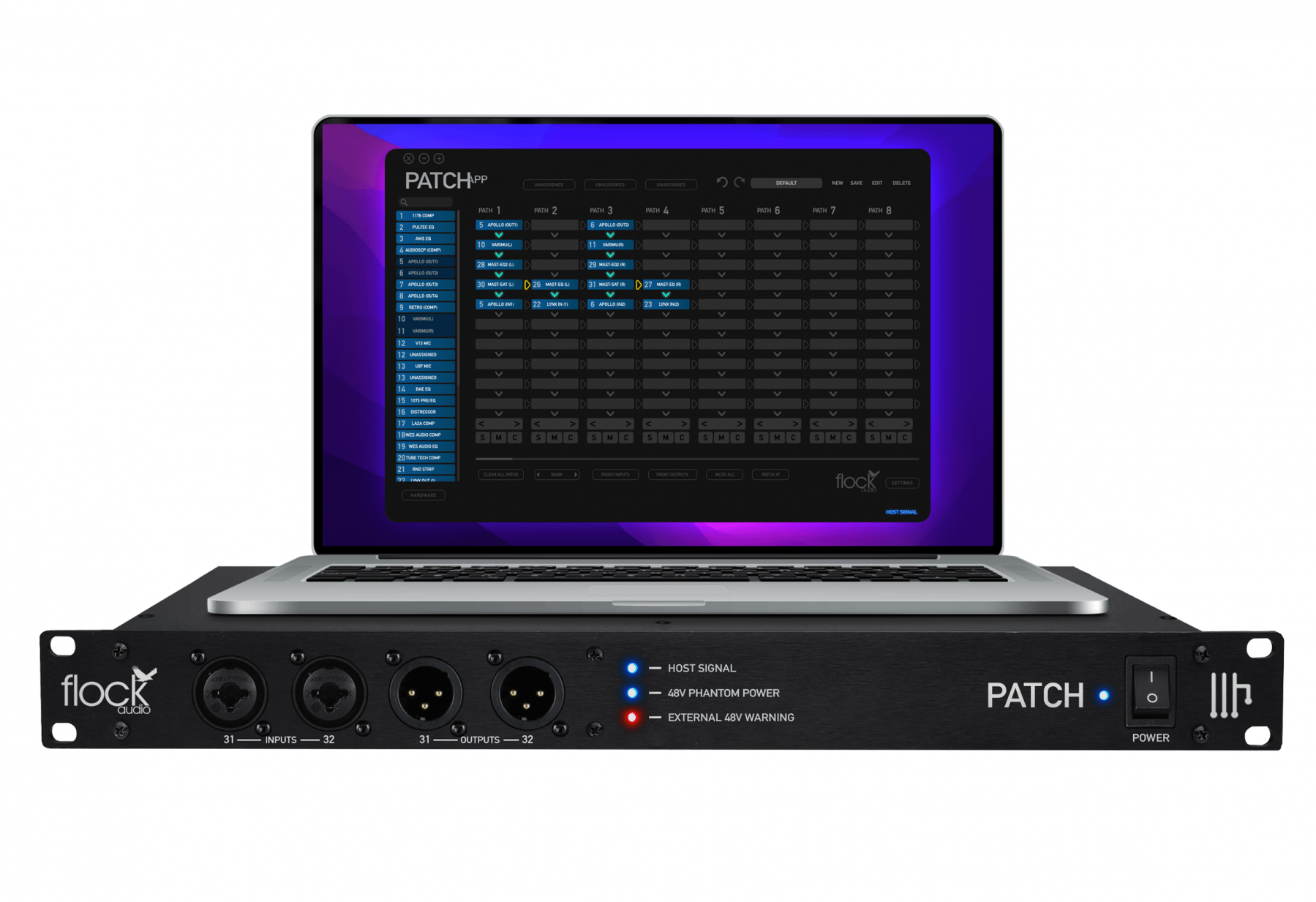

软件

熟悉的外观和感觉，但都是原创设计。PATCH APP 具有强大的灵活性，分为 4 个用户友好的部分，如下图所示。

硬件索引

在 "硬件索引 "中存储所有外部硬件，方便拖放。PATCH APP 允许用户自定义并将所有外置音频设备存储到一个易于使用的可搜索索引中。

存储路由菜单

在几秒钟内创建、存储和调用各种路由配置。PATCH APP 的路由菜单允许用户快速存储活动路由，并在日后调用。路由菜单甚至还能直接从应用程序中打开外部存储文件夹，这样就能将存储的路由移动到 DAW 会话文件夹中，以便更好地进行组织。

控制和切换

在 32 个可用路径（每个路径库 8 个）中快速切换，添加额外的数字机架空间以处理 10 个默认空间以外的更多信息，清除单个或所有活动路径以获得新的路由机会，以及直接从 PATCH APP 使用前置输入和输出。该应用程序的底部部分允许用户随时控制 PATCH 系统的重要参数。

活动路由

PATCH APP 的 "活动路由 "部分是用户设置和直观查看活动路由的地方。利用简单的拖放功能，用户可以点击并拖动硬件索引中的任意模拟硬件到路径中，创建所需的信号流组合。PATCH APP "激活路由 "部分以大多数 DAW 布局的视觉概念为设计基础，用户只要在应用中点击一下，就能立即看到熟悉的路由。

关于信号流

什么是路径？在 PATCH 系统中，路径就是信号流。所有路径或信号流都是从上至下排列的。例如，在本说明旁边的示例中，绿色箭头表示默认信号路径，即麦克风 > 前置 > 合成 > 均衡器 > 接口。你可以轻松地将替换设备拖放到现有的活动数字机架上，用不同的模拟硬件进行替换。您还可以将路径更进一步，添加高级多路复用功能...

轻点鼠标即可进行多语言处理

高级多音字？当然可以。PATCH 系统用户只需点击方向箭头，就能在他们喜欢的特定数字机架多路复用的任何有效路径右侧点亮 "黄色"。传统多路复用会产生阻抗负载问题，怎么办？不用担心... 使用 PATCH 先进的多路复用功能，从原始信号源多路复用的任何信号都不会改变，也不会有负载问题。您可以尽情多路复用，而不必担心分路信号质量下降。

板载电源

内置 32 通道 48 V 幻象电源。用户可为 32 个可用输入通道中的任何一个激活 48 V 电源，为您喜爱的电容麦克风供电。为什么板载 48 V 电压？因为在使用传统跳线架的各种测试阶段，大多数跳线架要么根本无法携带幻象电源，要么麦克风供电严重不足。因此，Flock Audio 决定更进一步，在系统中内置 48 V 电压。现在，您可以按照电容式麦克风的设计方式为其供电，并从其他投资中获得最大收益。

硬件菜单

通过硬件设置菜单管理所有新的和现有的模拟硬件。还记得模板、打印和剪切标签吗？永远忘掉它们吧......PATCH APP 可让您在一个简单的菜单中快速命名和重新排列模拟硬件，并保持其井然有序。然而，它并不止于此......请看下面一些强大的设置功能，这些功能让 PATCH 系统与机架上的任何其他设备都不同。

轻松路由多个设备

路由和识别多个 PATCH 系统以扩展输入/输出功能非常简单。只需在 PATCH 系统之间的机箱后部用相应的模拟连接设置指定的发送和/或通过，即可在各单元之间自由移动模拟信号。每个 PATCH 系统都由您选择的彩色轮廓标识。

64 点连接（32/32）

32 通道 48 V 幻象电源

2 输入/2 输出前面板连接

创建、存储和调用路由

高级拖曳功能

多系统扩展（支持 8 个单元）

兼容 OS X 和 Windows 的软件

软件和固件更新

安全警告通知

DB25 连接器

无需标签模板

无需跳线

状态 全新

包装内容 1U 硬件单元、10 英尺 USB 2.0 电缆、电源、电源 IEC 电缆、软件证书密钥、快速入门/设置指南和硬件索引设置模板

通道 64 通道

机箱 19 英寸机架式

机架空间 1U
