Relab Development 发布了 Relab 176 电子管压缩器/限制器 ，这是一款对 1960 年代经典美国可变增益电子管设计的精细软件复刻，采用实时电路求解器建模技术构建。

该插件重构了原始设备的完整音频信号路径 - 包括变压器、电子管阶段、整流器及其程序相关的电阻-电容时序网络 - 以捕捉硬件的精确行为。

"虽然我们在之前的所有重现产品中都实现了硬件精确建模，但 Relab 176 代表了我们迄今为止最复杂的模拟电路建模项目，"Relab Development 创始人 Martin Lind 表示。"这不只是另一个普通的电子管压缩器插件 - 我们是在实时解决完整的模拟音频电路方程。"

Relab 176 的主要特点包括：

完整音频电路重建 - 变压器、电子管、整流器、时序电路和电源行为

通过原始电阻-电容网络实现真实的程序相关时序

非对称控制用于检测波形的正半波、负半波或两者，以进行瞬态塑形

级间变压器配置 ，提供两种独特的压缩特性

校准工具用于调整内部电子管偏置和参考电平

这种建模方法捕捉了赋予硬件设备音乐性压缩曲线的微小非线性、不对称性和时移。结果是，这款插件不仅在音色上，而且在对电平变化和节目素材的反应方式上，都表现得像原始设备一样。

这种真实性体现在混音工程师的早期用户反馈中：

"以其他压缩器无法实现的方式，实现对乐器的完全紧致感和控制力。"

"优美、丰富的压缩音效 - 插件中前所未有的最佳体验。"

第一印象是它立即对声音产生了其他插件所没有的效果。其效果瞬间可辨。

这些反应呼应了用户的普遍看法：Relab 176 以软件形式提供了工程师们对原版硬件所期望的响应性和音乐性。

Relab 176 将于 2025 年 8 月 11 日开始发售，首发价格为 149 美元（原价 199 美元），并提供 7 天免费试用版供评估。

Relab 176 电子管压缩器/限制器插件的制作过程

与许多追求快速发布和广泛吸引力的软件插件不同，这个项目专注于详细重现原始硬件的行为。该过程涉及广泛的电路建模、测量和调校，以捕捉原始设备内部的细微交互。

目标简单但要求苛刻：构建一个在音质和功能上都能与硬件相匹配的插件，同时能在现代 CPU 上实时运行。

项目目标与风险

我们的任务是不折不扣地模拟一款经典的176电子管压缩器。从一开始，这就被理解为一项高风险、高投入的努力。

整个一年的开发时间和预算被分配给这个项目，如果项目未能达到技术和音质标准，将面临取消——通常在10个月左右的时间点进行评估。

音质是唯一优先考虑的因素。

任何损害原始特性的妥协都会使该产品失去发布资格。

硬件逆向工程

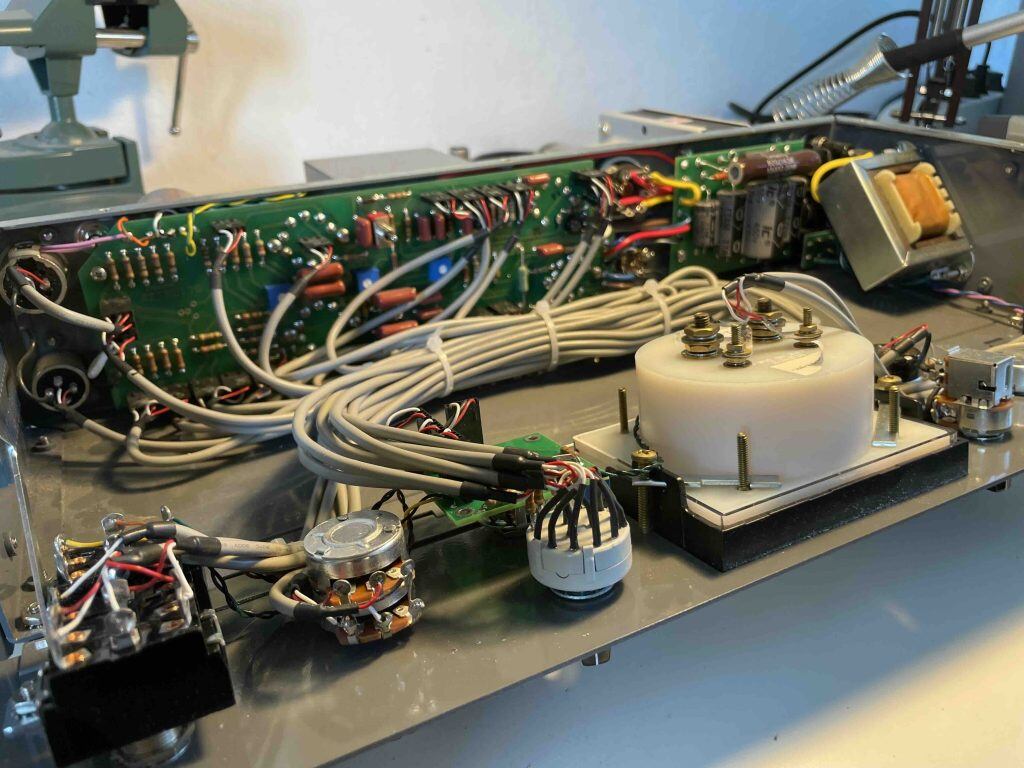

由于没有该设备的电路图，团队开始通过物理拆解硬件来记录每个组件和连接。

这个细致入微的过程包括追踪每一个焊点、测量元件并验证电路拓扑。目标不仅仅是重新绘制电路图，而是要理解每个元件如何与其他元件相互作用，并如何为整体音色做出贡献。

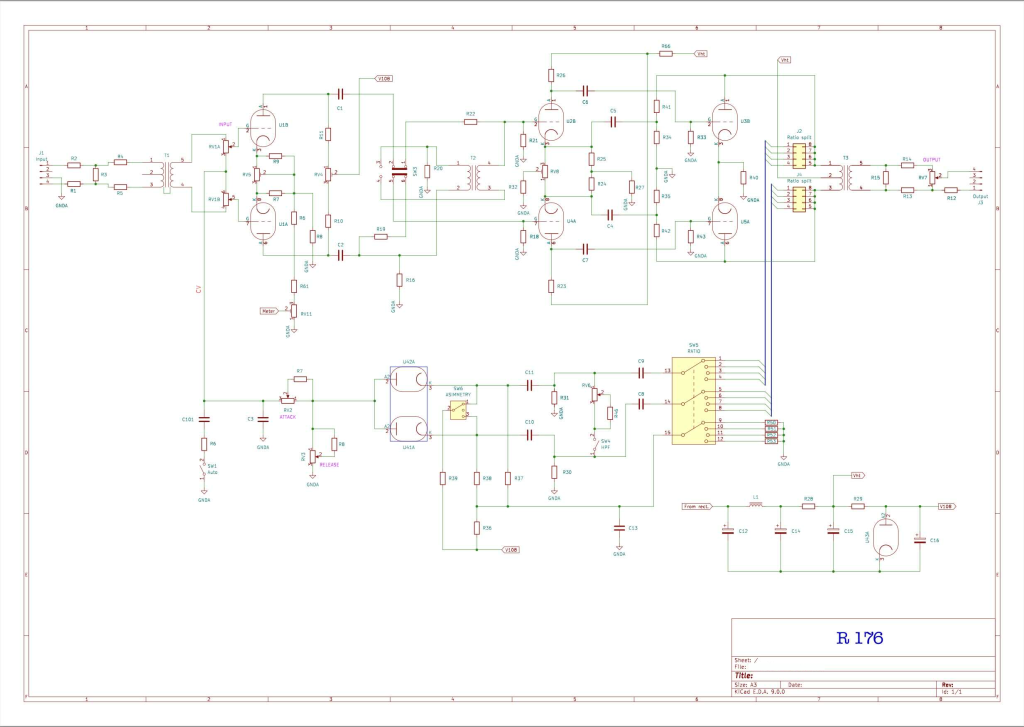

手工绘制了电路图，在面向公众的文件中故意省略了元件数值，以避免知识产权问题。

电路复杂性与建模挑战

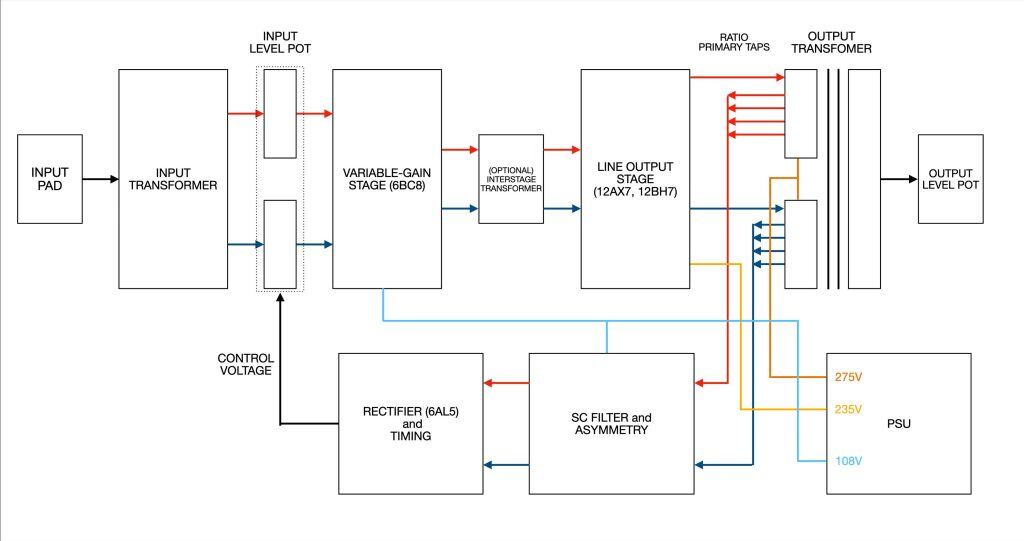

硬件的电路高度互连。与独立处理组件或阶段的更简单插件模型不同，176需要将所有重要元素作为一个整体进行建模。

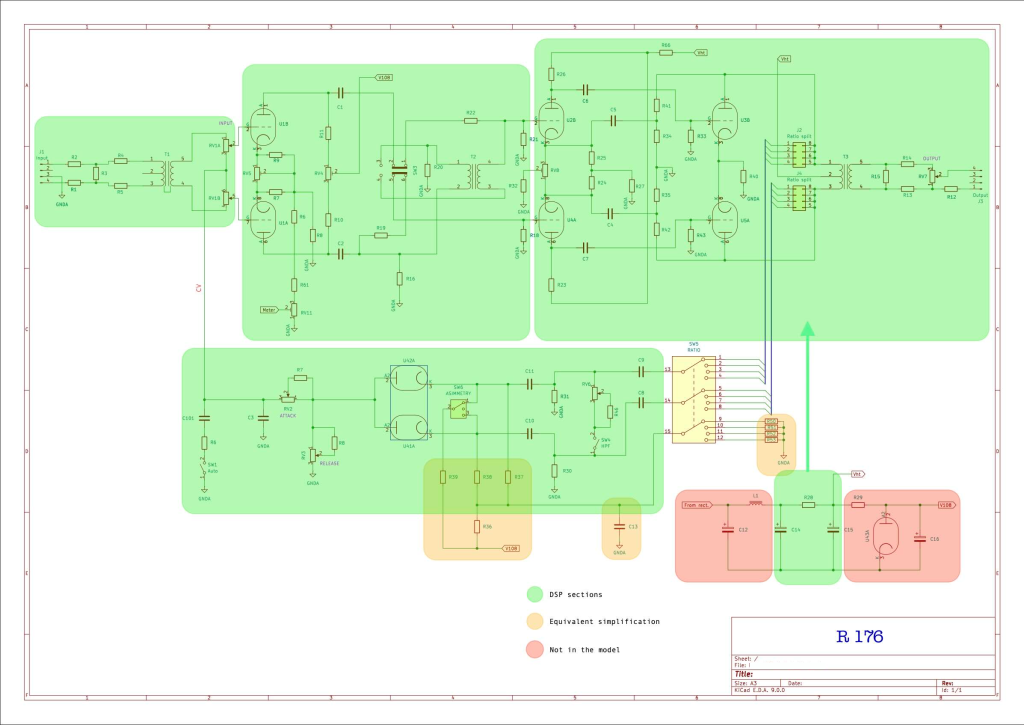

超过 40 个关键组件，包括电子管、变压器和电源元件，进行动态交互。团队将这些组件分组为反映真实电路部分的 DSP 模块，确保不丢失任何重要的声音交互。

这种方法增加了开发复杂性和调校时间，但对于捕捉硬件的真实行为是必要的。

选择建模方法

对改进节点分析法（MNA）这一常见电路模拟方法进行了快速考虑。然而，在这种情况下，MNA 的计算负载对于实时音频处理来说是过高的。

相反，开发人员选择了波数字滤波器（WDF），这是一种可追溯至 20 世纪 80 年代的技术，但最近通过斯坦福大学 Kurt Werner 的研究被应用于非线性电路。

这种方法为高效实时模拟紧密耦合的非线性系统（如电子管压缩器）提供了有前景的基础，但需要大量的定制化和求解器优化才能满足性能和精度目标。

建模输出变压器

最具挑战性的方面之一是输出变压器，它具有双初级绕组，同时服务于音频输出和电子管功率电路。

团队花费数月时间建模其非线性特性，包括寄生电容和电感——这些由线圈几何形状和导体接近度引起的电学特性会影响频率响应和瞬态行为。

这些寄生效应会影响谐波失真以及设备对瞬态的特有响应，需要在模型中进行详细的参数化。

测量挑战与迭代

在电子管电路中进行高阻抗测量可能会产生误导性数据，因为测量行为本身会影响电路。

这需要反复重新测量和模型调整，在原型调校和新鲜数据收集之间循环，以提升精确度。

电源效果："抖动"

早期版本的模型缺少一种被称为"摆动"的特征性低频"重击"或瞬态过冲。

调查发现，这种行为源于电源电路的相互作用，而最初为了简化模型，该电路被排除在外。

包含电源的动态行为对于再现这一声音特性被证明是必不可少的，这进一步强调了电路相互依赖关系的复杂性。

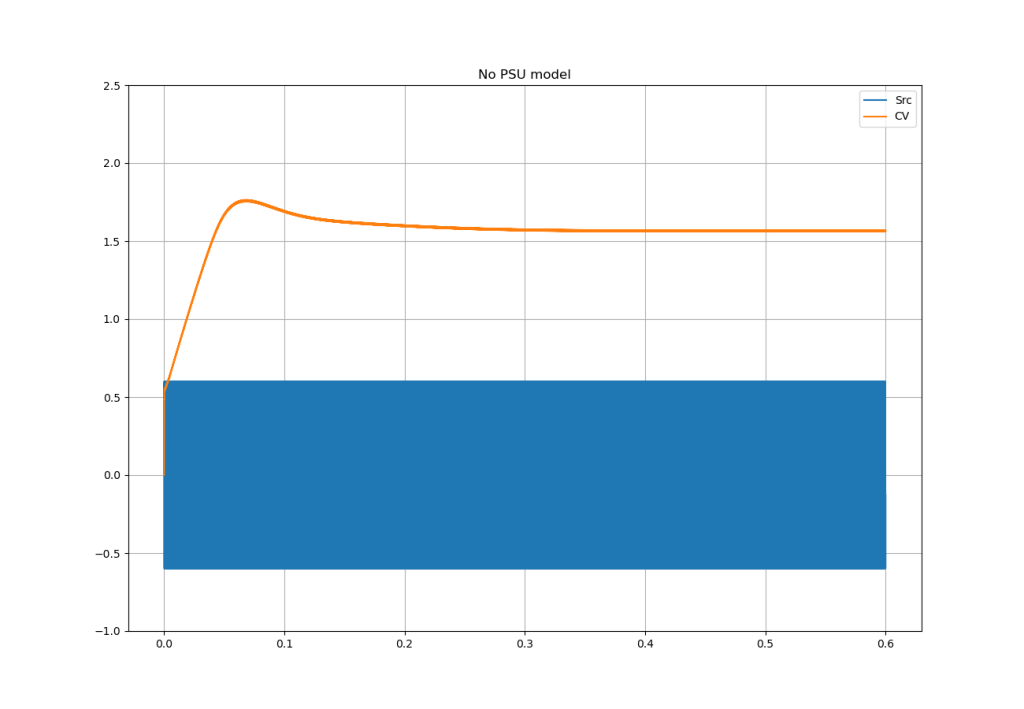

没有电源

随着电源的供应

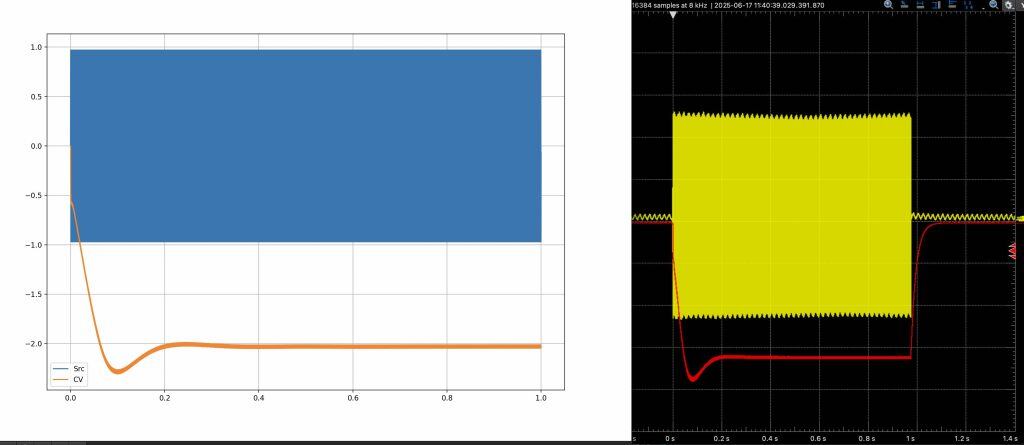

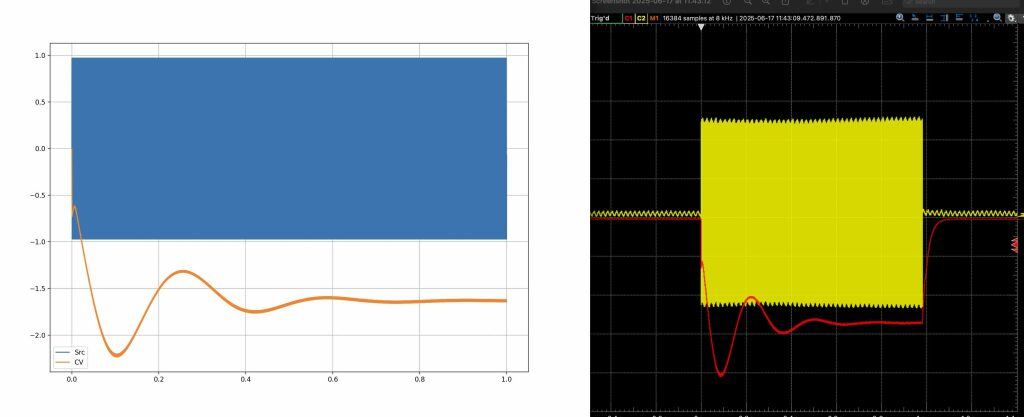

软件控制电压与硬件的比较

2:1 压缩比

12:1 压缩比

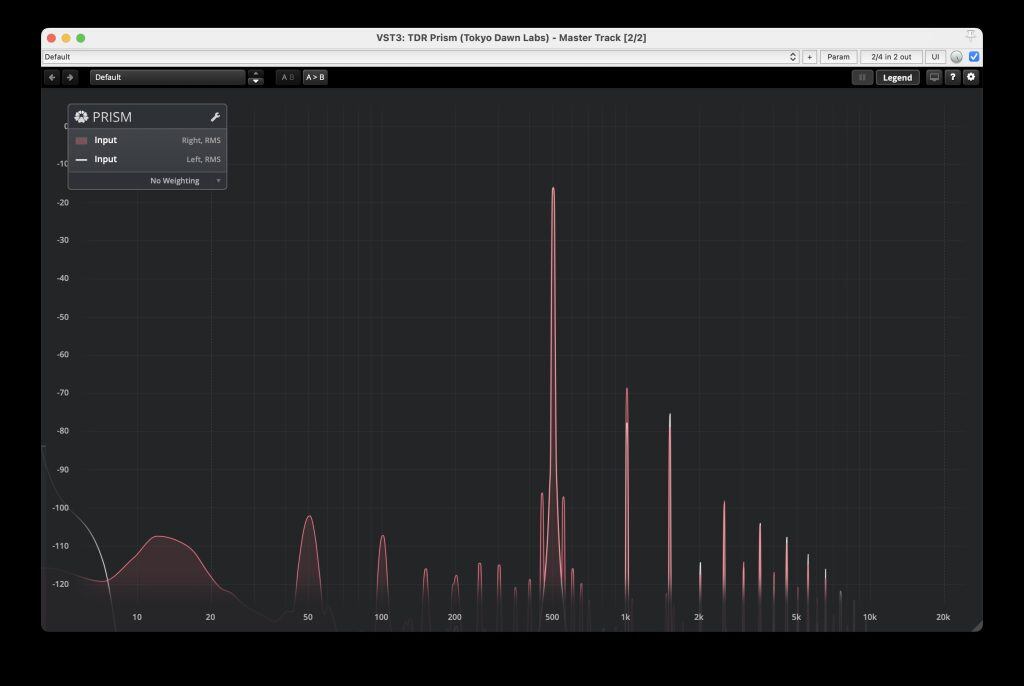

谐波失真调校

在确定压缩响应和瞬态特性后，重点转向匹配硬件的谐波失真特性。

团队调整了电子管参数，以精确复制二次和三次谐波内容。

插件与参考硬件测量值之间的差异仅在个位数百分比范围内，这与由于电子管容差导致的两个相同硬件单元之间的变化相当。

为了适应不同硬件设备的差异，我们还加入了原始设备的微调电位器控制，让用户能够微调插件以匹配其特定的硬件特性。

实时使用优化

在原型阶段，该模型处理一两秒的音频大约需要30到45秒，这对于实际使用来说太慢了。

为了实现实时处理，代码经历了两个优化阶段：概念简化和代码级改进。

即使经过优化，该插件仍然资源密集，但与现代工作站 CPU 兼容。

这对您意味着什么

Relab 176 Tube Compressor/Limiter 插件代表了一项重要的工程努力，旨在精确再现复杂的电子管压缩器行为。

这项开发需要深入的电路理解、广泛的迭代，以及严格基于可测量的音质准确性而非营销考量所做出的妥协。

其结果是，这款插件的行为尽可能接近硬件设备，适合那些在软件中寻求精细模拟建模的工程师使用。

用户被鼓励在自己的混音中评估这款插件，并根据自身经验判断其保真度。
